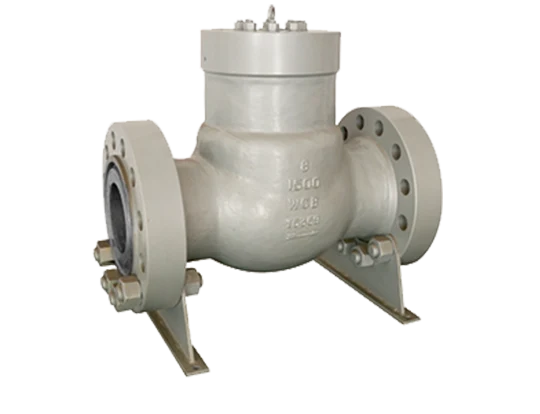

วาล์วตรวจสอบสวิงขนาด 1500 ปอนด์

ส่งคำถาม

ในฐานะประเภทของวาล์วตรวจสอบวาล์วตรวจสอบสวิงขนาด 1500lb ใช้ดิสก์สวิงเป็นโครงสร้างการปิดผนึก และใช้เหล็กกล้าคาร์บอนเป็นวัสดุในร่างกาย LYV®️วาล์วตรวจสอบสวิงขนาด 1500 ปอนด์สามารถปฏิบัติตามมาตรฐานเช่น API, DIN ผลิตช่วงขนาดจาก NPS2 นิ้วได้ถึง 24 นิ้ว DN50 ถึง DN600 การจัดอันดับความดันครอบคลุม ANSI Class150lb, 300lb และ PN10, PN16, PN25, PN40 วาล์วตรวจสอบสวิงขนาด 1500 ปอนด์มีการใช้งานจำนวนมากมันใช้กันอย่างแพร่หลายในทุ่งนาเช่นน้ำมันและก๊าซปิโตรเคมีการผลิตพลังงานน้ำและน้ำเสีย

ข้อกำหนด

ประเภทวาล์ว:

ตรวจสอบวาล์ว

การออกแบบการปิดผนึก:

ดิสก์สวิง

การดำเนินงาน:

วัสดุ:

เหล็กคาร์บอน

ช่วงขนาดปกติ:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

ช่วงการจัดอันดับแรงดัน:

ANSI Class 150lb/300lb
PN10 / PN11 / PN15 / PN25 / PN40

วัสดุร่างกาย:

หล่อเหล็กกล้าคาร์บอนเหล็กคาร์บอนอุณหภูมิต่ำสแตนเลส
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

วัสดุดิสก์:

วัสดุที่นั่ง/ซีล:

ซ้อนทับ, Stellite, Teflon, ลามิเนต
13CR, STL4/STL6, PTFE/RPTFE, 420+กราไฟท์/304+กราไฟท์/316+กราไฟท์/...

วัสดุเพลา/ต้นกำเนิด:

เหล็กกล้าคาร์บอนปลอมแปลงเหล็กคาร์บอนอุณหภูมิต่ำสแตนเลสเพล็ก
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

มาตรฐานตาม:

API จาก

ขอบเขตแอปพลิเคชัน:

น้ำมันและก๊าซ, ปิโตรเคมี, การผลิตไฟฟ้า, น้ำและน้ำเสีย, สารเคมีถ่านหิน, สารเคมีถ่านหิน

วาล์วตรวจสอบคืออะไร?

วาล์วตรวจสอบเป็นวาล์วที่รักษาการไหลของของไหลอย่างต่อเนื่องในทิศทางคงที่ มันมีฟังก์ชั่นเพื่อป้องกันการไหลย้อนกลับ แผ่นดิสก์ถูกผลักโดยความดันของเหลว แต่เมื่อมันไหลไปข้างหลังแผ่นดิสก์จะสัมผัสกับที่นั่งของร่างกายอย่างใกล้ชิดโดยความดันด้านหลังเพื่อป้องกันการไหลย้อนกลับ

วาล์วตรวจสอบสวิงคืออะไร?

วาล์วตรวจสอบสวิงที่ออกแบบมาให้“ บานพับ” ที่ปลายด้านหนึ่งของดิสก์รูปดิสก์เพื่อให้สามารถแขวนได้อย่างอิสระจากร่างกายหรือวัตถุอื่น ๆ มันมีการสูญเสียแรงดันเล็กน้อยและโครงสร้างที่ทำให้ของเหลวไหลได้ง่าย มันสามารถใช้ไม่เพียง แต่สำหรับการวางท่อแนวนอน แต่ยังสำหรับท่อแนวตั้ง (ไหลขึ้นจากด้านล่าง)

วาล์วตรวจสอบลิฟท์คืออะไร?

ก้าน, handwheel และดิสก์จะถูกลบออกจากวาล์วลูกโลกและครอบคลุม ประเภทที่พบมากที่สุดคือเบื่อซึ่งมีความต้านทานของเหลวขนาดใหญ่และมีขนาดเล็กลง

วาล์วตรวจสอบเวเฟอร์คืออะไร?

ร่างกายเป็นรูปเวเฟอร์ทำให้ทินเนอร์และเบากว่าวาล์วตรวจสอบการดูดซับแรงกระแทกแบบธรรมดา มันเป็นวาล์วตรวจสอบการดูดซับแรงกระแทกที่มีประสิทธิภาพสูงและมีประสิทธิภาพสูงพร้อมวงจรบายพาสในตัวและประสิทธิภาพการปิดผนึกที่เหนือกว่าทั้งๆที่มีขวดบาง ๆ

วาล์วตรวจสอบลูกคืออะไร?

ดิสก์ของวาล์วบอลมีรูปร่างทรงกลมที่เป็นอิสระในเส้นทางการไหลและม้วนภายใต้น้ำหนักของตัวเองเมื่อความดันของเหลวหายไปปิดกั้นเส้นทางการไหลและป้องกันการไหลย้อนกลับ เมื่อร่างกายวาล์วเปิดอย่างเต็มที่เส้นทางการไหลจะถูกยึดเป็นเส้นตรงเกือบจะเหมือนกับเส้นทางการไหลของเบื่อ เส้นทางการไหลนั้นมีความต้านทานน้อยกว่าและไม่ไวต่อสิ่งแปลกปลอมสิ่งแปลกปลอม ฯลฯ และส่วนใหญ่จะใช้สำหรับการระบายน้ำทิ้ง
