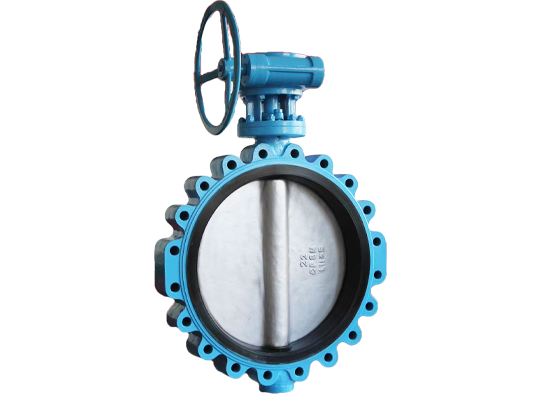

วาล์วปีกผีเสื้อแบบศูนย์กลาง

การแนะนำ
ภาพถ่าย
ราคา

การแนะนำสินค้า

วาล์วปีกผีเสื้อ LYV® Concentric ผลิตขึ้นด้วยมาตรฐานสูงสุด ซึ่งได้รับการสนับสนุนโดยความมุ่งมั่นของเราในด้านคุณภาพและความเป็นเลิศ เราใช้กระบวนการผลิตขั้นสูงและการควบคุมคุณภาพอย่างเข้มงวดเพื่อให้แน่ใจว่าวาล์วแต่ละตัวตรงหรือเกินกว่ามาตรฐานอุตสาหกรรม วาล์วของเรามีคุณภาพโดดเด่น เหนือกว่าผลิตภัณฑ์ที่คล้ายคลึงกันในอุตสาหกรรมในแง่ของความทนทาน ประสิทธิภาพ และความน่าเชื่อถือ การหล่อของเรามีคุณภาพสูง ทำได้โดยใช้วัสดุที่เหนือกว่าและเทคนิคขั้นสูง วาล์วปีกผีเสื้อของเราได้รับการออกแบบอย่างพิถีพิถันและปฏิบัติตามมาตรฐานการผลิตที่เข้มงวด ทีมขายของเราทุ่มเทเพื่อให้บริการเฉพาะบุคคล และเราจะปรับแต่งโซลูชันวาล์วปีกผีเสื้อแบบรวมศูนย์ให้ตรงตามความต้องการเฉพาะและการใช้งานที่คุณต้องการ

ข้อมูลจำเพาะ

ช่วงขนาด:

กรมอุทยานฯ 2”-48”; DN50-DN1200

ความดันที่กำหนด:

150LB-600LB; PN6-PN64

ช่วงอุณหภูมิ:

-69°C~825°C (ขึ้นอยู่กับการออกแบบและวัสดุ)

สิ้นสุดการเชื่อมต่อ:

หน้าแปลน; ก้นเชื่อม; เวเฟอร์; ดึงเวเฟอร์

วัสดุตัวเครื่อง:

ASTM A216 WCB/WCC; ASTM A352 แอลซีบี/แอลซีซี; มาตรฐาน ASTM A351 CF8/CF8M/CF3/CF3M; มาตรฐาน ASTM A890 4A/5A/6A;

วัสดุแผ่นดิสก์:

ASTM A216 WCB/WCC; ASTM A352 แอลซีบี/แอลซีซี; มาตรฐาน ASTM A351 CF8/CF8M/CF3/CF3M; มาตรฐาน ASTM A890 4A/5A/6A;

วัสดุปิดผนึก:

ไวตัน/NBR/EPDM

วัสดุที่นั่ง:

อินทิกรัล; การเชื่อมแบบซ้อนทับ 304/316/STL

วัสดุต้นกำเนิด:

มาตรฐาน ASTM A182 F6A; มาตรฐาน ASTM A182 F304/F316/F304L/F316L; 17-4PH;

มาตรฐานการออกแบบและการผลิต:

เอพีไอ 609

มาตรฐานการเผชิญหน้า:

EN558-1

มาตรฐานการเชื่อมต่อสิ้นสุด:

ASME B16.4

มาตรฐานการทดสอบและตรวจสอบ:

เอพีไอ 598

คุณสมบัติ

■ ขนาดกะทัดรัดและน้ำหนักเบา

■ บำรุงรักษาง่าย

■ คุ้มค่า

■ การควบคุมที่ยืดหยุ่น

วาล์วผีเสื้อ Concentric คืออะไร:

บัตเตอร์ฟลายวาล์วเป็นวาล์วแบบควอเตอร์เทิร์นชนิดหนึ่งที่ควบคุมการไหลของน้ำโดยการหมุนคันโยกหรือโรเตอร์ที่ด้านบนของวาล์ว ประเภทที่ใช้กันมากที่สุดคือวาล์วปีกผีเสื้อแบบศูนย์กลางหรือที่เรียกว่าวาล์วปีกผีเสื้อแบบศูนย์อคติ โดยที่ทั้งก้านและแผ่นดิสก์จะอยู่ที่กึ่งกลางของตัววาล์ว ใช้จานหมุนเพื่อควบคุมการไหลของสื่อ ส่งผลให้มีความต้านทานน้อยลงเนื่องจากจานมีความบาง

มันทำงานอย่างไร (ปิดผนึก):

วาล์วปีกผีเสื้อแบบศูนย์กลางทำงานโดยการปรับมุมเปิดของดิสก์วาล์วเพื่อควบคุมการไหลของตัวกลาง เมื่อดิสก์ขนานกับเส้นทางการไหล ตัวกลางสามารถผ่านได้โดยไม่มีสิ่งกีดขวาง และวาล์วเปิดเต็มที่ เมื่อดิสก์ตั้งฉากกับเส้นทางการไหล มันจะบล็อกการไหลโดยสมบูรณ์ และวาล์วจะปิดสนิท ด้วยการหมุนก้านวาล์ว คุณสามารถเปลี่ยนมุมของจานเบรกได้ ซึ่งจะช่วยควบคุมอัตราการไหล ในตำแหน่งปิด ขอบของจานจะกดแน่นกับวงแหวนซีลบนผนังด้านในของตัววาล์ว การโก่งตัวแบบยืดหยุ่นของวงแหวนซีลจะสร้างซีล ป้องกันการรั่วซึมของตัวกลาง

ทำไมต้องเลือกวาล์วLYV®️:

เราผลิตวาล์วปีกผีเสื้อแบบศูนย์กลางมานานกว่า 30 ปี การประชุมเชิงปฏิบัติการครอบคลุมพื้นที่ 13,000 ตารางเมตรและมีเครื่องจักร CNC ขั้นสูงมากกว่า 50 เครื่อง วิศวกรและทีมงานฝ่ายผลิตของเราจะตรวจสอบให้แน่ใจว่าคำสั่งซื้อของคุณจัดส่งด้วยคุณภาพและเวลาที่เร็วที่สุด เรายังใส่ใจเกี่ยวกับการขนส่งวาล์วด้วย วาล์วจะห่อด้วยถุงฟองหรือกระดาษเพื่อให้แน่ใจว่าสีจะไม่ได้รับความเสียหาย เรายังซ่อมวาล์วด้วยไม้ไม้อัดหลังจากที่เราใส่วาล์วเข้าไปในกล่อง กล่องไม้อัดจะทาสีด้วยเครื่องหมายที่จำเป็นเพื่อให้แน่ใจว่าวาล์วจะไม่ได้รับความเสียหายระหว่างการขนส่ง
