วาล์วปีกผีเสื้อสามารถรองรับสถานการณ์แรงดันสูงได้อย่างแท้จริงหรือไม่

ฉันอยู่ในอุตสาหกรรมนี้มาเป็นเวลานาน และถ้าฉันมีเงินหนึ่งดอลลาร์ทุกครั้งที่ลูกค้าถามคำถามนี้ ฉันคงจะเกษียณไปหลายปีแล้ว มันเป็นคำถามพื้นฐานที่เกิดจากการผสมผสานระหว่างความสงสัยและความจำเป็น วิศวกรและผู้จัดการโรงงานจำนวนมากมีความเชื่อที่ฝังแน่นเช่นนั้นวาล์วปีกผีเสื้อเป็นคู่แข่งที่มีน้ำหนักเบาของโลกวาล์ว เหมาะสำหรับการขนย้ายจำนวนมากที่มีแรงดันต่ำ แต่จะผูกไว้กับหัวเข็มขัดเมื่อความดันเพิ่มขึ้นจริงๆ วันนี้ ฉันต้องการเปิดเผยความเชื่อนี้ ไม่ใช่ด้วยการตลาดที่ยุ่งยาก แต่ด้วยข้อมูลที่หนักแน่นและการมองที่ชัดเจนว่าวิศวกรรมสมัยใหม่สามารถบรรลุอะไรได้บ้าง

ดังนั้น ให้เราเรียบเรียงคำถามจาก "เหมาะสมหรือไม่" ไปเป็นคำถามที่ใช้งานได้จริงมากขึ้น

สิ่งที่แยกวาล์วผีเสื้อมาตรฐานออกจากแชมป์แรงดันสูง

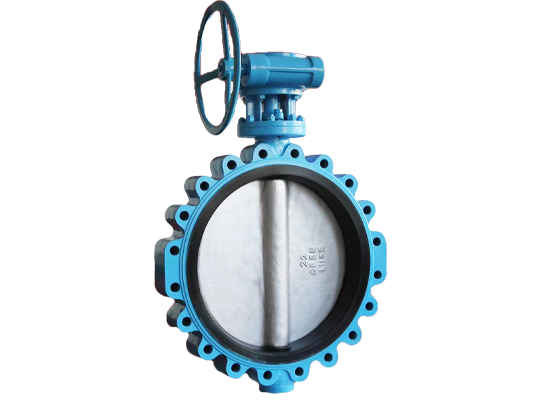

คำตอบง่ายๆ คือไม่ใช่ทั้งหมดวาล์วปีกผีเสื้อถูกสร้างขึ้นอย่างเท่าเทียมกัน วาล์วมาตรฐาน แบบดึงหรือเวเฟอร์ที่คุณอาจใช้กับน้ำประปาในชุมชนนั้นยังห่างไกลจากโซลูชันที่ได้รับการออกแบบทางวิศวกรรมซึ่งจำเป็นสำหรับท่อไอน้ำแรงดันสูงหรือระบบฉีดไฮโดรคาร์บอน ความแตกต่างอยู่ที่ซิมโฟนีของการออกแบบและการเลือกใช้วัสดุ วาล์วที่ล้มเหลวภายใต้แรงกดดันไม่ได้เป็นเพียงความไม่สะดวกเท่านั้น มันเป็นอันตรายต่อความปลอดภัยอย่างมากและมีต้นทุนการดำเนินงานมหาศาล ฉันได้เห็นผลที่ตามมาและมันก็ไม่สวยเลย คำถามที่แท้จริงที่เราควรถามไม่ได้เกี่ยวกับหมวดหมู่ทั้งหมด แต่เกี่ยวกับการออกแบบเฉพาะที่ทำให้มีสมรรถนะแรงดันสูงได้

การเดินทางสู่ความกดอากาศสูงที่แข็งแกร่งบัตเตอร์ฟลายวาล์วเริ่มต้นด้วยโครงสร้างหลัก

การออกแบบแผ่นดิสก์และการรวมเพลาส่งผลต่อความสมบูรณ์ของแรงดันอย่างไร

นี่คือหัวใจของเรื่องนี้ ในการใช้งานที่มีแรงดันสูง แรงที่กระทำต่อจานวาล์วนั้นมีมหาศาล การเชื่อมต่อที่อ่อนแอหรือการออกแบบแผ่นดิสก์ที่มีข้อบกพร่องเป็นจุดที่รับประกันว่าจะเกิดความล้มเหลว

• เรขาคณิตของดิสก์แผ่นดิสก์ประสิทธิภาพสูงไม่ใช่แผ่นเรียบธรรมดา มีโปรไฟล์แอโรไดนามิกที่เพรียวบางซึ่งช่วยลดความปั่นป่วนและแรงดันตกคร่อมวาล์วให้เหลือน้อยที่สุด นี่ไม่ใช่แค่เรื่องประสิทธิภาพเท่านั้น เป็นเรื่องเกี่ยวกับการลดแรงแบบไดนามิกและการสั่นสะเทือนที่อาจทำให้วาล์วล้าเมื่อเวลาผ่านไป

• การเชื่อมต่อระหว่างเพลากับดิสก์นี่คือส่วนต่อประสานทางกลที่สำคัญที่สุด การเชื่อมต่อแบบคีย์มาตรฐานสามารถพัฒนาการเล่นและล้มเหลวได้ แชมป์เปี้ยนที่มีแรงกดดันสูงอย่างแท้จริงใช้การออกแบบที่ขจัดจุดอ่อนนี้โดยสิ้นเชิง ยกตัวอย่างของเราลีฟ®HP-ซีรีส์คุณลักษณะของวาล์วการเชื่อมต่อแบบ monoblocโดยที่เพลาและจานถูกหลอมและกลึงเป็นหน่วยเดียวในพื้นที่วิกฤติ หรือใช้การเชื่อมต่อแบบฟันเฟืองขั้นสูงที่กระจายแรงบิดและแรงขับเท่าๆ กัน โดยไม่เหลือพื้นที่สำหรับความล้มเหลว

แต่โครงกระดูกที่แข็งแกร่งจะไม่มีประโยชน์หากไม่มีเกราะที่เหมาะสม สิ่งนี้นำเราไปสู่จุดสำคัญถัดไป

เหตุใดวัสดุและระบบซีลจึงเป็นจิตวิญญาณของวาล์วปีกผีเสื้อแรงดันสูง

ความกดดันไม่หยุดยั้ง มันจะค้นหาและใช้ประโยชน์จากจุดอ่อนต่างๆ โดยเฉพาะในการผนึก ระบบปิดผนึกคือสิ่งที่เปลี่ยนแผ่นดิสก์และตัวเครื่องธรรมดาให้เป็นอุปกรณ์ปิดที่แน่นหนาและเชื่อถือได้ภายใต้แรงดันหลายพัน PSI

ให้เราดูที่พารามิเตอร์เฉพาะที่กำหนดแรงดันสูงบัตเตอร์ฟลายวาล์ว- ตารางต่อไปนี้แจกแจงรายละเอียดข้อกำหนดหลักของเราซีรี่ส์Lyv® HPวาล์วซึ่งได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับบทบาทที่ต้องการความต้องการเหล่านี้

พารามิเตอร์ประสิทธิภาพที่สำคัญสำหรับวาล์วผีเสื้อแรงดันสูงคืออะไร

การดูสเป็คก็เรื่องหนึ่ง แต่การรู้ว่าสิ่งเหล่านี้มีความหมายต่อการปฏิบัติงานของคุณเป็นอีกเรื่องหนึ่ง ให้เราแปลสิ่งนี้เป็นการเปรียบเทียบโดยตรงเพื่อช่วยให้คุณเข้าใจการก้าวกระโดดทางวิศวกรรม

วาล์วผีเสื้อประสิทธิภาพสูงเปรียบเทียบกับวาล์วประตูแบบเดิมได้อย่างไร

เป็นเวลาหลายทศวรรษแล้วที่วาล์วประตูเป็นตัวเลือกเริ่มต้นสำหรับการแยกแรงดันสูง แต่มีขนาดใหญ่ หนัก ใช้งานช้า และเสี่ยงต่อการกัดกร่อนของที่นั่ง ประสิทธิภาพสูงทันสมัยบัตเตอร์ฟลายวาล์วนำเสนอทางเลือกที่น่าสนใจ คำถามต่อไปที่ฉันได้รับเสมอคือ "ฉันจะได้อะไรจากการเปลี่ยน"

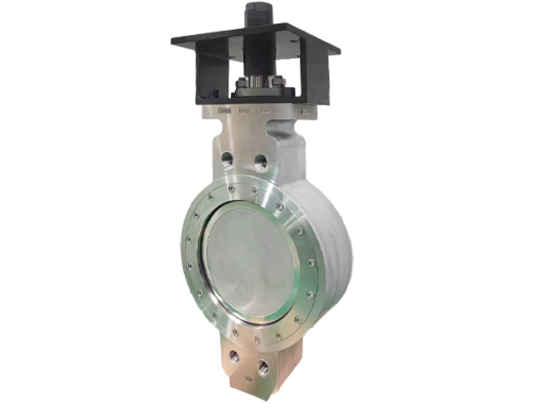

ประโยชน์ที่จับต้องได้คืออะไรเมื่อคุณอัพเกรดเป็นวาล์ว LYV®HP-ซีรีส์

ข้อดีมีมากกว่าแค่บรรทัดบนแผ่นข้อมูลจำเพาะ สิ่งเหล่านี้แปลเป็นการประหยัดและความปลอดภัยในการปฏิบัติงานในโลกแห่งความเป็นจริง

• การลดน้ำหนักแบบ Radical และ Space A ลีฟ®วาล์วมีน้ำหนักเบากว่าถึง 70% และสั้นกว่าวาล์วประตูระดับเดียวกันถึง 90% ช่วยให้โครงสร้างรองรับง่ายขึ้น ลดเวลาการติดตั้ง และเพิ่มพื้นที่อันมีค่าในโรงงานขนาดกะทัดรัด

• การทำงานที่รวดเร็วและปลอดภัยยิ่งขึ้นการหมุนหนึ่งในสี่เทียบกับการหมุนหลายสิบรอบสำหรับวาล์วประตู ในสถานการณ์การปิดฉุกเฉิน ความเร็วคือความปลอดภัย วาล์วกระตุ้นของเราสามารถแยกท่อได้ภายในไม่กี่วินาที ไม่ใช่ไม่กี่นาที

• การบำรุงรักษาตลอดอายุการใช้งานลดลงอย่างมากวาล์วประตูมีรูปทรงภายในที่ซับซ้อนซึ่งจะดักจับของเหลวและมีแนวโน้มที่จะเกาะติดและเกิดความเสียหายกับเบาะนั่ง การออกแบบที่เรียบง่ายของบัตเตอร์ฟลายวาล์วมีช่องว่างน้อยกว่า และด้วยวัสดุที่เหมาะสม จึงมีความต้านทานต่อตะกรันและการกัดกร่อนได้เหนือกว่ามาก

แน่นอนว่าข้อมูลจำเพาะและคุณประโยชน์เป็นเพียงส่วนหนึ่งของเรื่องราวเท่านั้น ให้ฉันตอบคำถามที่พบบ่อยที่สุดที่ฉันได้ยินจากวิศวกรที่กำลังพิจารณาประสิทธิภาพสูงบัตเตอร์ฟลายวาล์วเป็นครั้งแรก

คำถามที่พบบ่อยเกี่ยวกับ Butterfly Valve มีคำตอบแล้ว

ข้อได้เปรียบหลักของวาล์วปีกผีเสื้อแบบโลหะมากกว่าวาล์วแบบนิ่มคืออะไร
วาล์วที่นั่งโลหะเหมือนของเราLYV® HP-Series พร้อมที่นั่ง Inconelได้รับการออกแบบสำหรับสภาวะที่รุนแรงที่สุด สามารถทนต่ออุณหภูมิที่เกินขีดจำกัดของโพลีเมอร์ใดๆ และมีความทนทานสูงต่อสารละลายและการกัดเซาะที่มีฤทธิ์กัดกร่อน ในขณะที่วาล์วแบบฝังแบบอ่อนเช่นรุ่น RPTFE ของเรามีระบบปิดแบบ "กันฟองอากาศ" แต่วาล์วแบบแบบโลหะจะให้ความทนทานสูงสุดและประสิทธิภาพการป้องกันอัคคีภัยในการใช้งานที่สำคัญ เช่น ท่อไฮโดรคาร์บอนหรือท่อไอน้ำอุณหภูมิสูง

สามารถใช้วาล์วผีเสื้อสำหรับทั้งการแยกและการควบคุมการควบคุมปริมาณในระบบแรงดันสูง
ใช่อย่างแน่นอน แต่มีคำเตือนที่สำคัญ โปรไฟล์ v-notch ของจานเบรกประสิทธิภาพสูงให้ลักษณะการไหลที่ยอดเยี่ยมสำหรับการควบคุม อย่างไรก็ตาม สำหรับบริการควบคุมปริมาณ คุณต้องพิจารณาถึงการเกิดโพรงอากาศและศักยภาพในการกะพริบ การไหลความเร็วสูงผ่านจานที่เปิดบางส่วนอาจทำให้แรงดันลดลงอย่างรวดเร็ว ซึ่งอาจทำให้วาล์วและท่อปลายน้ำเสียหายได้ สำหรับหน้าที่ดังกล่าวเราขอแนะนำของเราลีฟ®การออกแบบการตัดแต่งที่เน้นการควบคุมซึ่งได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อจัดการพลังงานและลดผลกระทบในการทำลายล้างเหล่านี้

ฉันจะมั่นใจได้อย่างไรว่าวาล์วผีเสื้อของฉันมีความน่าเชื่อถือในระยะยาวภายใต้แรงดันสูงอย่างต่อเนื่อง
การบำรุงรักษาเชิงป้องกันเป็นกุญแจสำคัญ แม้ว่าการออกแบบของเราจะต้องการน้อยกว่าวาล์วแบบเดิมมากก็ตาม จุดสนใจหลักควรอยู่ที่ซีลก้านและการติดตั้งแอคชูเอเตอร์ ตรวจสอบรอยรั่วภายนอกบริเวณก้านเป็นประจำ ตรวจสอบให้แน่ใจว่าสลักเกลียวของตัวกระตุ้นได้รับแรงบิดตามข้อกำหนดเพื่อรักษาความสมบูรณ์ของโครงสร้างของชุดประกอบ ภายในการออกแบบแผ่นดิสก์เพลาเสาหินของซีรี่ส์Lyv® HPแทบขจัดจุดความล้มเหลวภายในที่พบบ่อยที่สุด ทำให้คุณได้เปรียบด้านความน่าเชื่อถืออย่างมากตั้งแต่เริ่มต้น

หลักฐานมีความชัดเจน คำถามไม่มีอีกต่อไปถ้า a บัตเตอร์ฟลายวาล์วแต่สามารถรับแรงกดดันสูงได้อันไหนคุณควรไว้วางใจ ความแตกต่างอยู่ที่วิศวกรรมที่ตั้งใจและไม่มีการประนีประนอมซึ่งมุ่งเน้นไปที่วัสดุศาสตร์ ความสมบูรณ์ทางกล และระบบปิดผนึกที่ยืนหยัดเพื่อการทดสอบ

อย่าปล่อยให้สมมติฐานที่ล้าสมัยมากำหนดตัวเลือกอุปกรณ์ของคุณ และลดความปลอดภัยและประสิทธิภาพในการปฏิบัติงานของคุณ การสนทนาทางวิศวกรรมได้ดำเนินต่อไป

ติดต่อเราวันนี้ด้วยแรงดัน อุณหภูมิ และความต้องการสื่อเฉพาะของคุณ ทีมวิศวกรของเราพร้อมที่จะจัดเตรียมเอกสารข้อมูลโดยละเอียดและคำปรึกษาเพื่อพิสูจน์วิธีการซีรี่ส์Lyv® HPอาจเป็นโซลูชันที่แข็งแกร่งและมีประสิทธิภาพสูงที่คุณกำลังมองหา ให้เราแสดงให้คุณเห็นถึงความแตกต่างที่นวัตกรรมที่มุ่งเน้นตลอดสองทศวรรษสามารถทำได้
