บอลวาล์วแบบติดตั้ง Trunnion คืออะไร และเหตุใดจึงมีความสำคัญในการควบคุมการไหลของอุตสาหกรรม

บอลวาล์วแบบติดตั้ง Trunnionมีบทบาทสำคัญในระบบควบคุมการไหลของอุตสาหกรรมสมัยใหม่ โดยเฉพาะอย่างยิ่งในการใช้งานท่อแรงดันสูง เส้นผ่านศูนย์กลางขนาดใหญ่ และระยะไกล เมื่อเปรียบเทียบกับบอลวาล์วลอย วาล์วชนิดนี้มีความเสถียรที่เหนือกว่า ลดแรงบิดในการทำงาน และเพิ่มความน่าเชื่อถือในการปิดผนึก เนื่องจากอุตสาหกรรมต่างๆ เช่น น้ำมันและก๊าซ การแปรรูปปิโตรเคมี LNG และการผลิตไฟฟ้า ยังคงต้องการมาตรฐานความปลอดภัยและประสิทธิภาพที่สูงขึ้น การทำความเข้าใจโครงสร้าง ประสิทธิภาพ และตรรกะในการเลือกบอลวาล์วแบบติดตั้งรองแหนบจึงมีความสำคัญมากขึ้น

สรุปบทความ

คู่มือที่ครอบคลุมนี้จะอธิบายว่าบอลวาล์วแบบติดตั้งรองแหนบคืออะไร ทำงานอย่างไร เหตุใดจึงมีประสิทธิภาพเหนือกว่าบอลวาล์วลอยแบบดั้งเดิมในสภาวะที่ต้องการ และปัจจัยใดที่ควรพิจารณาเมื่อเลือก บทความนี้ยังครอบคลุมถึงการใช้งาน มาตรฐาน วัสดุ การบำรุงรักษา และคำถามที่พบบ่อย ตามหลักการของ Google EEAT และแนวทางปฏิบัติของวาล์วอุตสาหกรรมระดับมืออาชีพ

สารบัญ

• Trunnion Mounted Ball Valve คืออะไร?
• บอลวาล์วแบบ Trunnion Mounted ทำงานอย่างไร
• เหตุใดบอลวาล์วที่ติดตั้ง Trunnion จึงมีความเสถียรมากกว่า?
• องค์ประกอบโครงสร้างที่สำคัญคืออะไร?
• อุตสาหกรรมใดบ้างที่ใช้บอลวาล์วแบบติดตั้ง Trunnion
• เปรียบเทียบกับบอลวาล์วลอยตัวได้อย่างไร?
• มักใช้วัสดุและมาตรฐานอะไรบ้าง?
• วิธีการเลือกบอลวาล์ว Trunnion ที่ถูกต้อง
• คำถามที่พบบ่อย

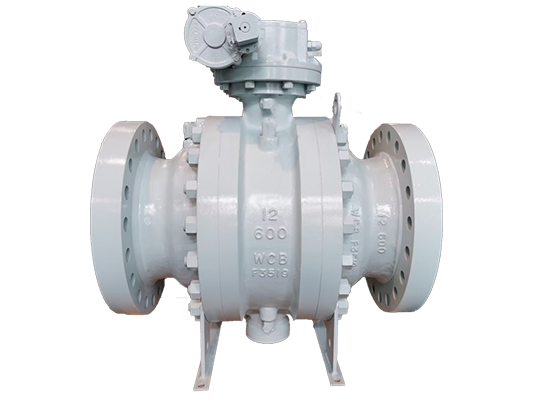

Trunnion Mounted Ball Valve คืออะไร?

บอลวาล์วแบบติดตั้งแหนบเป็นวาล์วแบบหมุนสี่เลี้ยวชนิดหนึ่ง โดยที่ลูกบอลจะถูกยึดด้วยกลไกด้วยแหนบ (ส่วนรองรับเพลา) ที่ทั้งด้านบนและด้านล่าง ต่างจากบอลวาล์วลอยตรงที่ลูกบอลไม่เคลื่อนที่ภายใต้ความกดดัน ที่นั่งจะเคลื่อนไปทางลูกบอลแทนเพื่อให้เกิดการปิดผนึก

การออกแบบนี้ช่วยลดแรงเสียดทานระหว่างลูกบอลและที่นั่งได้อย่างมาก ทำให้บอลวาล์วแบบติดตั้งรองแหนบเหมาะสำหรับระบบท่อที่มีแรงดันสูงและเจาะขนาดใหญ่ พวกเขาผลิตกันอย่างแพร่หลายโดยซัพพลายเออร์วาล์วมืออาชีพเช่นเจ้อเจียง Liangyi วาล์ว บจก.รับรองการปฏิบัติตามมาตรฐานสากลและความน่าเชื่อถือในการปฏิบัติงานในระยะยาว

บอลวาล์วแบบ Trunnion Mounted ทำงานอย่างไร

หลักการทำงานของบอลวาล์วแบบยึดแหนบจะขึ้นอยู่กับโครงสร้างบอลคงที่รวมกับเบาะนั่งแบบสปริงหรือแบบช่วยดัน เมื่อวาล์วปิด แรงดันในท่อจะดันเบาะนั่งต้นน้ำไปติดกับลูกบอล เพื่อให้แน่ใจว่ามีการปิดผนึกอย่างแน่นหนา ที่นั่งท้ายน้ำอาจได้รับพลังงานสปริงเพื่อรักษาการปิดผนึกแม้ที่แรงดันต่ำ

• ลูกบอลได้รับการแก้ไขในตำแหน่งโดยรองแหนบบนและล่าง
• บ่าวาล์วจะเคลื่อนที่ในแนวแกนเพื่อผนึกกับลูกบอล
• แรงบิดในการทำงานยังคงต่ำโดยไม่คำนึงถึงแรงดัน
• ฟังก์ชัน Double block and bleed (DBB) มักใช้งานได้

กลไกนี้ช่วยให้มั่นใจได้ถึงการทำงานที่ราบรื่น ลดการสึกหรอ และประสิทธิภาพการซีลที่สม่ำเสมอตลอดวงจรการบริการที่ยาวนาน

เหตุใดบอลวาล์วที่ติดตั้ง Trunnion จึงมีความเสถียรมากกว่า?

ความมั่นคงเป็นหนึ่งในข้อได้เปรียบที่สำคัญที่สุดของบอลวาล์วแบบติดตั้งรองแหนบ เนื่องจากลูกบอลได้รับการรองรับทางกลไก จึงไม่เคลื่อนตัวภายใต้สภาวะความดันหรืออุณหภูมิที่ผันผวน

ประโยชน์ด้านความมั่นคงที่สำคัญ ได้แก่:

• การเสียรูปน้อยที่สุดภายใต้ความกดดันสูง
• ลดความเครียดบนพื้นผิวซีล
• เบาะนั่งและอายุการใช้งานลูกฟุตบอลยาวนานขึ้น
• การทำงานที่เชื่อถือได้ในแอปพลิเคชันการปิดเครื่องที่สำคัญ

คุณลักษณะเหล่านี้ทำให้บอลวาล์วแบบติดตั้งแหนบเหมาะอย่างยิ่งสำหรับระบบที่มีความสำคัญด้านความปลอดภัย เช่น ท่อส่งและระบบปิดฉุกเฉิน

องค์ประกอบโครงสร้างที่สำคัญคืออะไร?

บอลวาล์วแบบติดตั้งแหนบประกอบด้วยส่วนประกอบที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำหลายอย่าง ซึ่งทำงานร่วมกันเพื่อให้มั่นใจถึงประสิทธิภาพและความทนทาน

อุตสาหกรรมใดบ้างที่ใช้บอลวาล์วแบบติดตั้ง Trunnion

เนื่องจากการออกแบบที่แข็งแกร่งและความน่าเชื่อถือในการปิดผนึก บอลวาล์วแบบติดรองแหนบจึงถูกนำมาใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม

• ท่อส่งน้ำมันและก๊าซ
• โรงงานแปรรูปปิโตรเคมีและเคมี
• LNG และระบบไครโอเจนิก
• สิ่งอำนวยความสะดวกการผลิตไฟฟ้า
• ระบบฉีดน้ำและระบบสาธารณูปโภคแรงดันสูง

การใช้งานจำนวนมากเหล่านี้จำเป็นต้องปฏิบัติตามมาตรฐาน เช่น API 6D และ ISO 17292 ซึ่งผู้ผลิตอย่าง Zhejiang Liangyi Valve Co., Ltd. ปฏิบัติตามโดยทั่วไป

เปรียบเทียบกับบอลวาล์วลอยตัวได้อย่างไร?

การทำความเข้าใจความแตกต่างระหว่างบอลวาล์วแบบติดตั้งแหนบกับบอลวาล์วลอยช่วยให้วิศวกรเลือกวิธีแก้ปัญหาที่ถูกต้องได้

มักใช้วัสดุและมาตรฐานอะไรบ้าง?

การเลือกใช้วัสดุขึ้นอยู่กับสื่อในการทำงาน อุณหภูมิ และความดัน วัสดุทั่วไป ได้แก่ :

• เหล็กกล้าคาร์บอน (WCB, A105)
• สแตนเลส (CF8, CF8M)
• เหล็กโลหะผสมสำหรับการบริการที่อุณหภูมิสูง

โดยทั่วไปแล้วบอลวาล์วแบบติดตั้ง Trunnion ได้รับการออกแบบและทดสอบตามมาตรฐานที่เป็นที่ยอมรับ เช่น API 6D, API 608, ISO 14313 และ ASME B16.34 มาตรฐานเหล่านี้รับประกันความปลอดภัย ความสามารถในการทดแทนกันได้ และความน่าเชื่อถือในระยะยาว

สำหรับคำแนะนำเพิ่มเติมเกี่ยวกับมาตรฐานวาล์ว โปรดดูภาพรวมมาตรฐานวาล์วอุตสาหกรรมนี้

วิธีการเลือกบอลวาล์ว Trunnion ที่ถูกต้อง

การเลือกวาล์วที่ถูกต้องจำเป็นต้องมีการประเมินสภาพการทำงานและความต้องการของระบบอย่างเป็นระบบ

1. กำหนดช่วงความดันและอุณหภูมิ
2. ระบุคุณลักษณะของสื่อ
3. ยืนยันขนาดและประเภทการเชื่อมต่อ
4. ตรวจสอบใบรับรองและมาตรฐานที่จำเป็น
5. ประเมินความต้องการด้านระบบอัตโนมัติและการดำเนินการ

การทำงานร่วมกับผู้ผลิตที่มีประสบการณ์ เช่น Zhejiang Liangyi Valve Co., Ltd. ช่วยให้มั่นใจได้ถึงการเลือก การปรับแต่ง และการสนับสนุนหลังการขายที่เหมาะสม

คำถามที่พบบ่อย

ข้อได้เปรียบหลักของบอลวาล์วแบบติดตั้งรองแหนบคืออะไร?

ข้อได้เปรียบหลักคือแรงบิดในการทำงานลดลงและเพิ่มความเสถียรในการซีล โดยเฉพาะในระบบท่อแรงดันสูงและเส้นผ่านศูนย์กลางขนาดใหญ่

บอลวาล์วที่ติดตั้งรองแหนบบรรลุการปิดผนึกได้อย่างไร

การปิดผนึกทำได้โดยใช้เบาะนั่งแบบใช้แรงดันหรือแบบสปริงซึ่งเคลื่อนไปทางลูกบอลที่อยู่กับที่ เพื่อให้มั่นใจว่ามีการปิดอย่างแน่นหนาภายใต้แรงกดดันที่แตกต่างกัน

เหตุใดจึงเลือกใช้บอลวาล์วแบบติดตั้ง Trunnion ในท่อส่งน้ำมันและก๊าซ

มีความน่าเชื่อถือสูง มีความสามารถบล็อกคู่และไล่ออก และประสิทธิภาพที่มั่นคงตลอดระยะการส่งข้อมูลระยะไกล

มาตรฐานใดที่ใช้กับบอลวาล์วแบบติดตั้งรองแหนบ?

มาตรฐานทั่วไป ได้แก่ API 6D, ISO 14313, API 608 และ ASME B16.34 ขึ้นอยู่กับข้อกำหนดการใช้งาน

อายุการใช้งานของบอลวาล์วแบบยึดทรันเนียนคือเท่าไร?

ด้วยการเลือกใช้วัสดุและการบำรุงรักษาที่เหมาะสม วาล์วเหล่านี้จึงสามารถทำงานได้อย่างน่าเชื่อถือมานานหลายทศวรรษในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง
