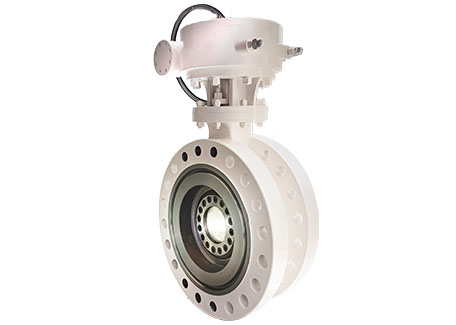

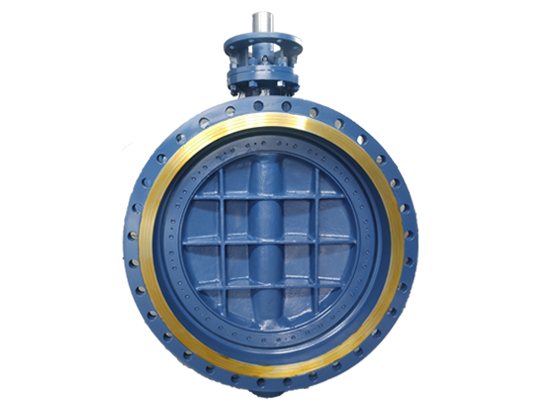

วาล์วปีกผีเสื้อเยื้องศูนย์สามชั้น

แนะนำผลิตภัณฑ์

แกนหลักของวาล์วปีกผีเสื้อเยื้องศูนย์กลางLYV® Triple Eccentric คือวิธีการปิดผนึก ในฐานะที่เป็นวาล์วปีกผีเสื้อประหลาดสามตัวสำหรับงานอุตสาหกรรมทั่วไป แกนการออกแบบของมันอยู่ที่ความเยื้องศูนย์ทางเรขาคณิตสามเท่า ซึ่งช่วยให้แผ่นปีกผีเสื้อหลุดออกจากบ่าวาล์วได้อย่างสมบูรณ์เมื่อเปิด ทำให้การทำงานมีแรงเสียดทานเป็นศูนย์ เมื่อปิด จะทำให้เกิดซีลแรงบิดที่แน่นขึ้นเรื่อยๆ เมื่อปิด นวัตกรรมหลักนี้ทำให้วาล์วปีกผีเสื้อประหลาดประสิทธิภาพสูงอย่างแท้จริง ซึ่งไม่เพียงแต่มีการปิดผนึกที่เชื่อถือได้อย่างยิ่ง แต่ยังสามารถปรับให้เข้ากับช่วงอุณหภูมิที่กว้างตั้งแต่อุณหภูมิเย็นลึกจนถึงอุณหภูมิสูง นอกจากนี้ สายผลิตภัณฑ์ของเรายังรวมถึงวาล์วผีเสื้อประหลาดสามเส้นผ่านศูนย์กลางขนาดใหญ่ ซึ่งสามารถตอบสนองข้อกำหนดที่เข้มงวดของท่อหลักและระบบการไหลสูงต่างๆ ด้วยข้อได้เปรียบด้านอายุการใช้งานที่ยาวนานและการบำรุงรักษาต่ำ จึงรับประกันความปลอดภัยที่ยาวนานและเชื่อถือได้สำหรับกระบวนการที่สำคัญ

ข้อมูลจำเพาะ

คุณสมบัติ

■  การรั่วไหลเป็นศูนย์ช่วยให้มั่นใจได้ถึงการแยกตัวกลางอย่างสมบูรณ์

■  โครงสร้างการซีลหลายชั้นช่วยเพิ่มความน่าเชื่อถือในการซีลในระยะยาว

■  โครงสร้างการออกแบบเยื้องศูนย์สามเท่าทำให้ไม่มีแรงเสียดทานระหว่างการเปิดและปิด

■  การปิดผนึกแบบสองทิศทาง (อุปกรณ์เสริม) มีตัวเลือกการปิดผนึกแบบรับแรงดันแบบสองทิศทาง ซึ่งตรงตามข้อกำหนดที่เข้มงวดของการแยกท่อแบบสองทิศทาง

■  การออกแบบก้านป้องกันการระเบิดช่วยเพิ่มโครงสร้างความปลอดภัยของก้านวาล์วเพื่อความปลอดภัยในการปฏิบัติงาน

■  ซีลโลหะต่อโลหะ: ใช้คู่ซีลโลหะผสมแข็ง ซึ่งสามารถทนต่ออุณหภูมิสูง แรงดันสูง และสื่อที่มีฤทธิ์กัดกร่อน

■  เส้นผ่านศูนย์กลางขนาดใหญ่ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอและเชื่อถือได้ในท่อส่งที่มีการไหลสูง

การออกแบบประหลาดสามชั้นคืออะไร?

ประสิทธิภาพที่ปฏิวัติวงการของ Triple Eccentric Butterfly Valve เกิดจากการออกแบบทางเรขาคณิตสามออฟเซ็ตที่แม่นยำ เทคโนโลยีนี้ทำให้เกิดแรงเสียดทานเป็นศูนย์ตลอดกระบวนการโดยการชดเชยเชิงพื้นที่สามเท่าของก้านวาล์ว แผ่นผีเสื้อ และพื้นผิวการซีล ทำให้แผ่นผีเสื้อสามารถปลดออกจากบ่าวาล์วได้อย่างสมบูรณ์ในขณะที่เปิด เมื่อปิด พื้นผิวการซีลทรงกรวยอันเป็นเอกลักษณ์จะสร้างเอฟเฟกต์รูปลิ่ม "แน่นขึ้นเมื่อปิด" ทำให้เกิดซีลแรงบิดระหว่างโลหะกับโลหะอันทรงพลัง หลักการพื้นฐานนี้เองที่ช่วยให้วาล์วสามารถนำซีลแข็งที่เป็นโลหะทั้งหมดมาใช้ ดังนั้นจึงบรรลุการรั่วไหลเป็นศูนย์แบบสองทิศทาง อายุการใช้งานที่ยาวนานมาก และความสามารถในการปรับตัวที่โดดเด่นกับสภาวะการทำงานที่มีอุณหภูมิสูงและแรงดันสูง ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง

สถานการณ์การใช้งานทั่วไปของวาล์วปีกผีเสื้อ Triple Eccentric คืออะไร

ต้องขอบคุณอุณหภูมิและความต้านทานแรงดันที่โดดเด่นตลอดจนประสิทธิภาพการปิดผนึก วาล์วปีกผีเสื้อประหลาดประสิทธิภาพสูงนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับสถานการณ์ทางอุตสาหกรรมที่สำคัญและมีความต้องการดังต่อไปนี้:

●อุตสาหกรรมพลังงานและพลังงาน: ใช้ได้กับท่อที่มีอุณหภูมิสูงและแรงดันสูง เช่น ไอน้ำหลัก ระบบประปา และการกำจัดซัลเฟอร์ไดออกไซด์ในโรงไฟฟ้า

●อุตสาหกรรมปิโตรเคมี: ใช้กันอย่างแพร่หลายในท่อขนส่งน้ำมันและก๊าซต่างๆ การป้อนปฏิกิริยาในโรงงานกลั่นและเคมี การควบคุมผลิตภัณฑ์น้ำมันที่มีอุณหภูมิสูง และสารที่มีฤทธิ์กัดกร่อน

●ระบบอุตสาหกรรมขนาดใหญ่: เหมาะอย่างยิ่งสำหรับเป็นวาล์วปีกผีเสื้อเยื้องศูนย์สามเส้นผ่านศูนย์กลางขนาดใหญ่ ใช้ในท่อทำความร้อนหลัก ท่ออากาศหลัก และท่อส่งน้ำทะเลของอุตสาหกรรมต่างๆ เช่น โลหะวิทยา การผลิตกระดาษ และการขนส่ง

เป็นประเภทวาล์วที่ต้องการสำหรับท่อทั้งหมดที่มีข้อกำหนดบังคับในการป้องกันอัคคีภัย การรั่วซึมเป็นศูนย์ และอายุการใช้งานที่ยาวนาน
