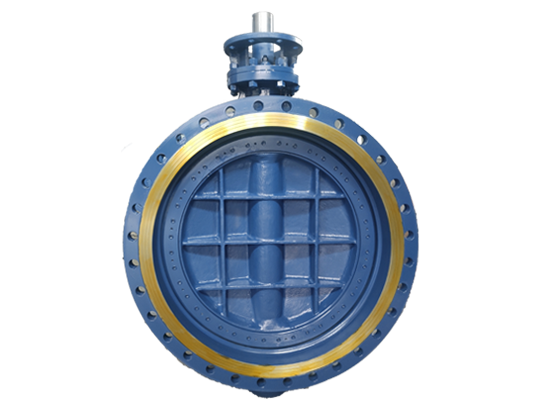

วาล์วปีกผีเสื้อออฟเซ็ตสามชั้น

การแนะนำ
ภาพถ่าย
ราคา

การแนะนำสินค้า

LYV®️ วาล์วผีเสื้อออฟเซ็ตสามชั้นผลิตขึ้นด้วยมาตรฐานระดับสูง เราควบคุมคุณภาพของการหล่อเพื่อให้วาล์วมีความเหนือกว่าผลิตภัณฑ์ที่คล้ายคลึงกันในอุตสาหกรรม LYV®️ วาล์วปีกผีเสื้อเยื้องสามชั้นใช้โลหะคุณภาพสูง + วงแหวนซีลหลายชั้นด้วยกราไฟท์ ซึ่งช่วยให้สามารถใช้วาล์วภายใต้สภาวะแรงดันสูงและอุณหภูมิสูงได้ นอกจากนี้เรายังมีตัวเลือกการซีลที่แตกต่างกันสำหรับสภาพการทำงานที่แตกต่างกัน เช่น PTFE หรือโลหะต่อโลหะ LYV®️ วาล์วปีกผีเสื้อเยื้องสามชั้นมีการออกแบบที่เป็นเอกลักษณ์ (อุปกรณ์เสริม) ซึ่งช่วยให้วาล์วอยู่ภายใต้แรงดันคงที่จากการรั่วไหลทั้งสองด้านและศูนย์ หรือที่เรียกว่าวาล์วผีเสื้อสองทิศทาง สำหรับข้อมูลเพิ่มเติม โปรดติดต่อฝ่ายขายของเรา

ข้อมูลจำเพาะ

ช่วงขนาด:

กรมอุทยานฯ 2”-88”; DN50-DN2200

ความดันที่กำหนด:

150LB-600LB; PN6-PN64

ช่วงอุณหภูมิ:

-69°C~825°C (ขึ้นอยู่กับการออกแบบและ วัสดุ)

สิ้นสุดการเชื่อมต่อ:

หน้าแปลน; ก้นเชื่อม; เวเฟอร์; ดึงเวเฟอร์

วัสดุตัวเครื่อง:

ASTM A216 WCB/WCC; มาตรฐาน ASTM A352 แอลซีบี/แอลซีซี; มาตรฐาน ASTM A351 CF8/CF8M/CF3/CF3M; มาตรฐาน ASTM A890 4A/5A/6A;

วัสดุแผ่นดิสก์:

ASTM A216 WCB/WCC; มาตรฐาน ASTM A352 แอลซีบี/แอลซีซี; มาตรฐาน ASTM A351 CF8/CF8M/CF3/CF3M; มาตรฐาน ASTM A890 4A/5A/6A;

วัสดุปิดผนึก:

420/304/316+กราไฟท์; ไฟเบอร์; 304+STL; 316+STL

วัสดุที่นั่ง:

อินทิกรัล; 304/316/STL ซ้อนทับกัน

วัสดุต้นกำเนิด:

มาตรฐาน ASTM A182 F6A; มาตรฐาน ASTM A182 F304/F316/F304L/F316L; 17-4PH;

การออกแบบและการผลิต มาตรฐาน:

เอพีไอ 609

มาตรฐานการเผชิญหน้า:

EN558-1

มาตรฐานการเชื่อมต่อสิ้นสุด:

ASME B16.4

Test & Inspection Standard:

เอพีไอ 598

คุณสมบัติ

■ ไม่มีการรั่วไหล

■ การปิดผนึกหลายชั้น

■ การออกแบบแผ่นดิสก์ประหลาดสามชั้น

■ สองทิศทาง (ไม่จำเป็น)

■ การออกแบบก้านป้องกันการระเบิด

■ โลหะต่อโลหะพร้อมใช้งาน

■ เส้นผ่านศูนย์กลางใหญ่

วาล์วผีเสื้อ Triple offset คืออะไร:

วาล์วปีกผีเสื้อออฟเซ็ตสามตัวได้ชื่อมาจากความเยื้องศูนย์สามประการในการออกแบบซีล ต่างจากวาล์วปีกผีเสื้อแบบทั่วไปซึ่งมีเพียงจานหมุนเพื่อปิดอย่างง่าย วาล์วปีกผีเสื้อเยื้องศูนย์สามเท่ามีจุดเยื้องศูนย์สามจุดเพื่อปิดวาล์วเป็นเส้นตรงจนกระทั่งปิดสนิท ความแตกต่างระหว่างวาล์วผีเสื้อเส้นกึ่งกลางและวาล์วผีเสื้อออฟเซ็ตสามตัวนั้นอยู่ที่วิธีการปิดผนึก วาล์วปีกผีเสื้อแนวกึ่งกลางสามารถปิดผนึกได้โดยการบีบอัดพื้นผิวการซีล ในขณะที่วาล์วปีกผีเสื้อแบบเยื้องศูนย์สามชั้นสามารถปิดผนึกได้โดยการสัมผัสระหว่างพื้นผิว นี่คือสิ่งที่เราเรียกว่าความแตกต่างระหว่างการซีลแบบไลน์และการซีลใบหน้า ดังนั้นอายุการใช้งานของวาล์วปีกผีเสื้อออฟเซ็ตสามชั้นจะดีกว่าวาล์วปีกผีเสื้อแบบศูนย์กลางแบบเดิม

อะไรคือความเยื้องศูนย์สามประการของวาล์วผีเสื้อออฟเซ็ตสามชั้น:

ความเยื้องศูนย์แรกคือเพลาวาล์วอยู่ในตำแหน่งชดเชยจากเส้นกึ่งกลางของตัววาล์ว ความเยื้องศูนย์ที่สองคือเพลาวาล์วอยู่ในตำแหน่งเล็กน้อยจากแกนตั้งฉากกับระนาบของบ่าวาล์ว ความเยื้องศูนย์ที่สามคือพื้นผิวการปิดผนึกของแผ่นดิสก์ ได้รับการออกแบบให้มีรูปทรงกรวยซึ่งช่วยให้จานหลุดออกจากบ่าวาล์วได้เต็มที่โดยไม่มีการเสียดสี

ทำไมต้องเลือกวาล์วLYV®️:

เราผลิตวาล์วผีเสื้อชดเชยสามเท่ามานานกว่า 30 ปี การประชุมเชิงปฏิบัติการครอบคลุมพื้นที่ 13,000 ตารางเมตรและมีเครื่องจักร CNC ขั้นสูงมากกว่า 50 เครื่อง วิศวกรและทีมงานฝ่ายผลิตของเราจะตรวจสอบให้แน่ใจว่าคำสั่งซื้อของคุณจัดส่งด้วยคุณภาพและเวลาที่เร็วที่สุด เรายังใส่ใจเกี่ยวกับการขนส่งวาล์วด้วย วาล์วจะห่อด้วยถุงฟองหรือกระดาษเพื่อให้แน่ใจว่าสีจะไม่ได้รับความเสียหาย เรายังซ่อมวาล์วด้วยไม้ไม้อัดหลังจากที่เราใส่วาล์วเข้าไปในกล่อง กล่องไม้อัดจะทาสีด้วยเครื่องหมายที่จำเป็นเพื่อให้แน่ใจว่าวาล์วจะไม่ได้รับความเสียหายระหว่างการขนส่ง
